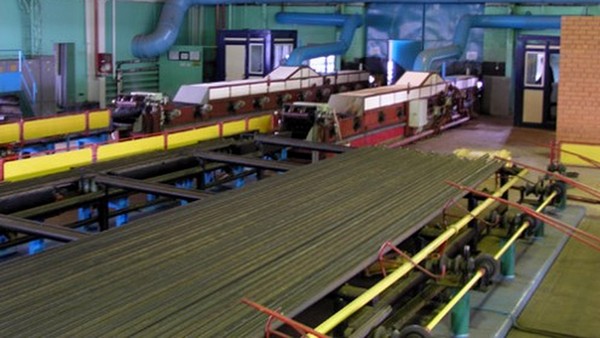

Очистка от эксплуатационных отложений (мойка горячей водой 80-90ºС с добавлением моющих реагентов).

Способ обработки труб – обмыв наружной и внутренней поверхности труб моющей жидкостью и обработка паром.

Моющая жидкость – горячая вода с моющими реагентами.

Температура моющей жидкости, до +90 Сº

Давление моющей жидкости, 6 атм

Температура пара, +150±25 Сº

Кол-во одновременно обрабатываемых труб, 4 шт

Механическая очистка внутренней поверхности НКТ

Способ обработки труб – очистка внутренней поверхности труб ножами из пружинной стали с твердосплавными пластинами с одновременной промывкой жидкостью.

Промывочная  жидкость – горячая вода с моющими реагентами.

Температура промывочной жидкости, до+90 Сº.

Давление промывочной жидкости, 3,2 атм.

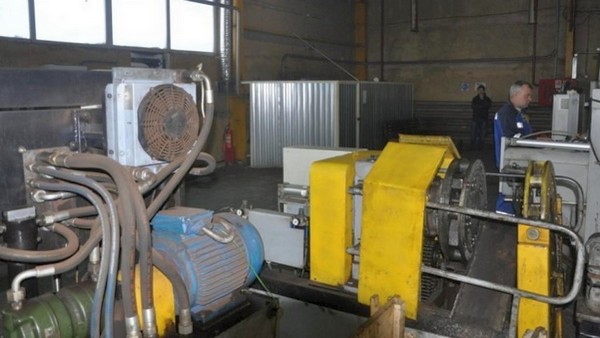

Отворот муфт

Тип привода зажима муфты и трубы

пневматический,  5 эксцентриков;

Тип привода узла навертывания (отвертывания) муфты — гидравлический;

Максимальный крутящий момент, 10000 Нм

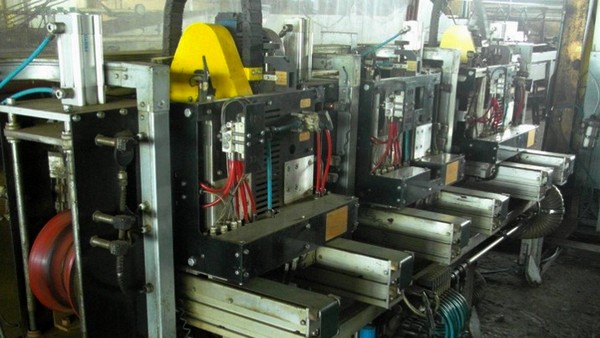

Дефектоскопия (определение продольных и поперечных дефектов,  толщины стенки с отнесением к 1 и 2 классу)

Комплекс «Буран 5000»: автоматизированная дефектоскопия, определение продольных, поперечных дефектов, толщинометрия и разбраковка по соответствующим классам .

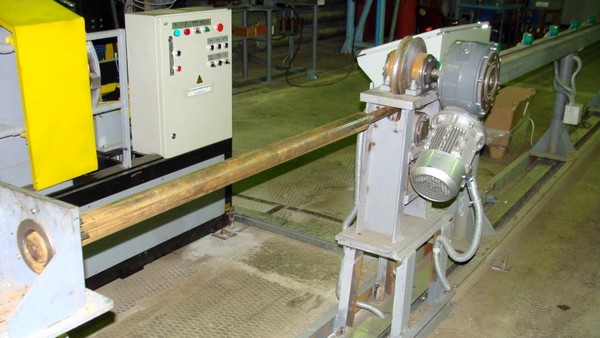

Шаблонирование

Контроль внутреннего диаметра и кривизны труб на соответствие ГОСТ при их ремонте и восстановлении. Контроль основан на   прохождении контрольного шаблона, параметры которого определены соответствующим ГОСТом, внутри контролируемой трубы.

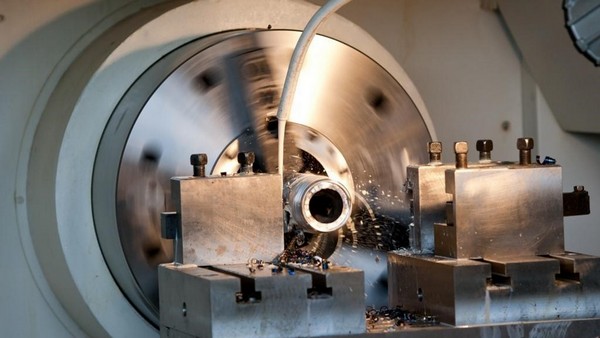

Перенарезка резьбы

Перенарезка резьбы
Трубонарезные станки СА 700С10Ф3 -2шт. и SNC-1835 – 2шт. с ЧПУ «FANUC».

Определение группы прочности

Неразрушающий бесконтактный экспресс анализ группы прочности труб в процессе движения по технологической цепочке ремонта;

Определяемые группы прочности материала труб — Д, К, Е, Л, М, Р;

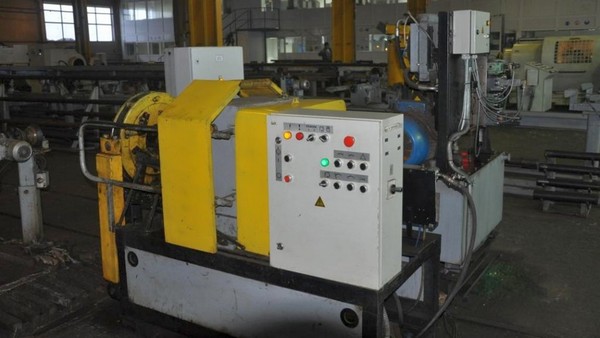

Наворот реставрированных или новых муфт

Тип привода зажима муфты и трубы

пневматический,  5 эксцентриков;

Тип привода узла навертывания (отвертывания) муфты — гидравлический;

Тензометрическая система измерения крутящего момента позволяет с высокой степенью точности задавать, определять и фиксировать численное значение момента.

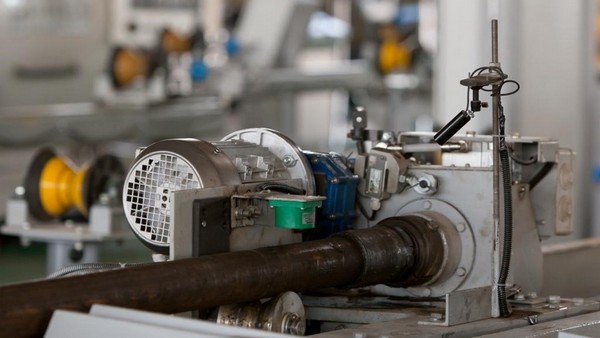

Гидроиспытание

УСТАНОВКА опрессовки НКТ «ВД-400М
Испытательное давление, 75 МПа (max)
Время выдержки под давлением, 10 сек

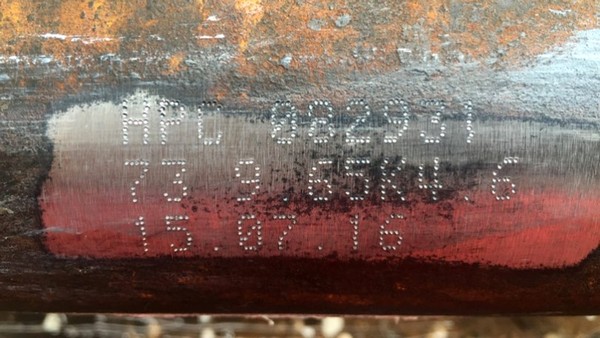

Замер длины, ударно-точечная маркировка, установка предохранительных элементов резьбы, пакетирование с предоставлением паспорта качества.

Замер длины, ударно-точечная маркировка, установка предохранительных элементов резьбы, пакетирование с предоставлением паспорта качества.

Контроль качества на всех этапах ремонта специалистами по ВИК.
